慣性振動篩是利用裝在傳動軸上的偏重物隨軸一起旋轉而產生的慣性力使篩子產生振動.所以稱為慣性振動篩。慣性振動篩示意圖如圖所示。

慣性振動篩示意圖

1-篩箱；2-篩網；3-皮帶輪；4-主軸；5-軸承

1、慣性振動篩的構造：慣性振動篩與偏心振動篩有很多相同之處，如篩框、篩面、圓盤及偏重物、滾動軸承等。主要區別在于傳動軸是非偏心的普通軸，篩子用彈簧彈性支承在基礎上。

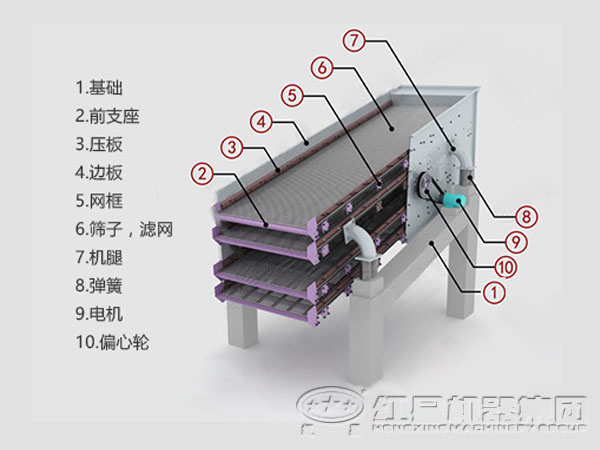

振動篩內部結構

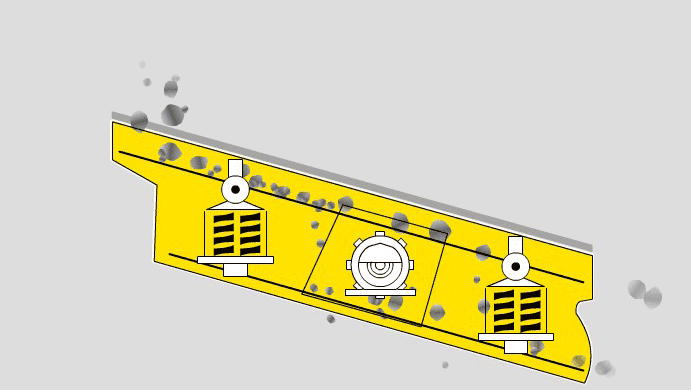

1、慣性振動篩的工作過程及工作原理：慣性振動篩的傳動軸在電動機的帶動下高速旋轉，軸上的圓盤及配重物在旋轉過程中產生較大的慣性力，篩子在慣性力的作用下高速振動，當篩子向下運動時，下面的彈簧被壓縮，篩子向上運動時彈簧伸長并復原，篩子經過上述過程產生連續不斷的上、下振動，其篩分過程與偏心振動篩相同。國產慣性振動篩分為座式(見圖2—22)和吊式兩種。按篩面層數不同分為單層篩和雙層篩兩種，為提高篩分效率雙層篩也可做單層篩使用。

振動篩工作原理

慣性振動篩的振幅較小，頻率高，僅適用于中、紉粒物料的篩分，它的振幅又隨負荷的大小而變化，當給礦量大時振幅減小，影響處理能力及篩分效率。電動機隨篩子一起振動而影響壽命，篩于的規格不宜過大，因此僅適用于中、小型選礦廠，目前大型選礦廠已很少采用。

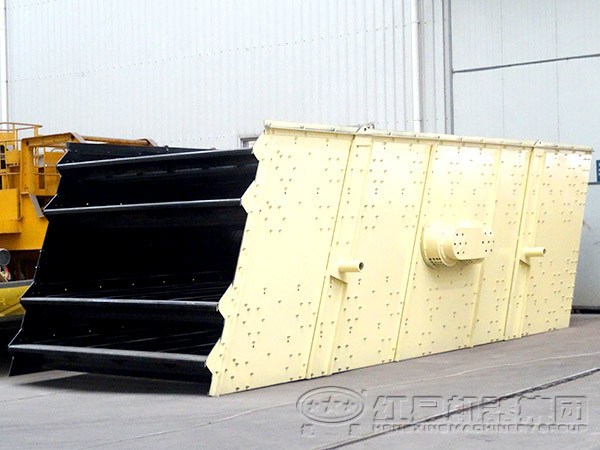

本系列振動篩是專為采石場篩分料石設計，可供選煤、選礦、電力及化工部門等產品分級使用。該系列為國內新型機種，具有結構合理、激震力強，震動噪音小，維修簡便使用壽命長等特點。

慣性振動篩現狀

目前慣性振動篩常見的有單層、雙層，座式和吊式之分。座式振動篩由篩箱、振動器、板彈簧組和傳動電機等組成。篩網固定在篩箱上，篩箱安裝在兩橢圓形板彈簧組上，板彈簧組底座與傾斜度為15度~25度的基礎固定。篩箱是依靠固定在其中部的單軸慣性振動器產生振動。振動器的兩個滾動軸承固定在篩箱中部。振動器主軸的兩端裝有偏重輪，調節重塊在偏重輪上不同的位置，可以得到不同的慣性力，從而調整篩子的振幅。安裝在固定機座上的電動機，通過三角皮帶輪帶動主軸旋轉，因此使篩子產生振動。篩子中部的運動軌跡為圓；因此彈簧的作用是使篩子的兩端運動軌跡為橢圓，在給料端附近的橢圓形軌跡方向朝前，促使物料前進速度增加；根據對生產量和篩分效率的不同要求，篩子可安裝成不同的坡度（15度~20度），在排料端附近的橢圓形軌跡方向朝后，以使物料前進速度減慢，有利于提高篩分效率。
